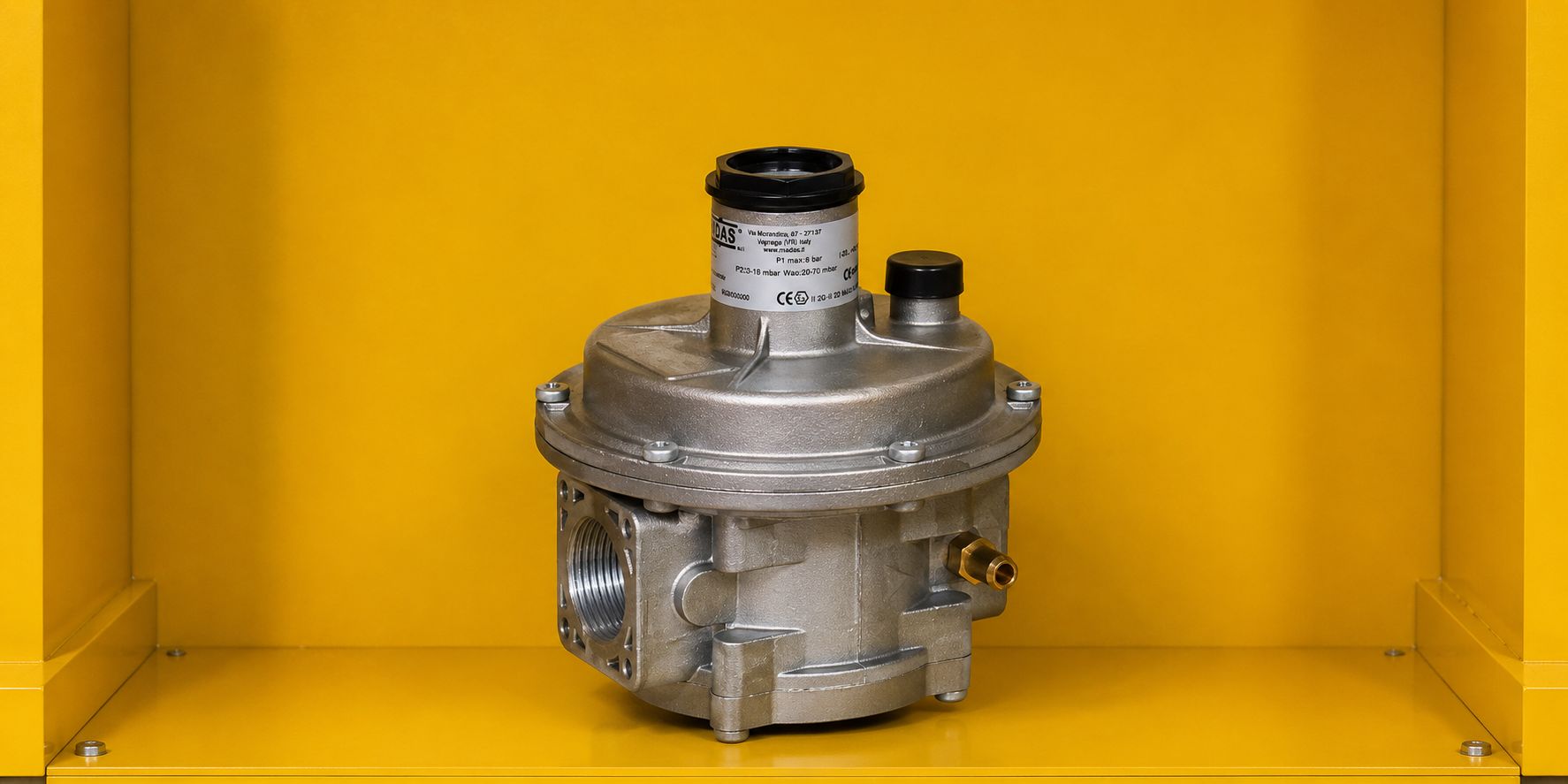

Газораспределительные сети, топливные и промышленные газовые системы – инженерные объекты с многокомпонентной структурой. Ее неотъемлемый компонент – регулирующая арматура. Именно к этой категории устройств относится регулятор давления газа, также известный, как редуктор давления.
Что такое регулятор давления газа
Газовый регулятор представляет собой технически сложный механизм, устанавливаемый на газопроводе. Независимо от принципа действия и конструктивного исполнения, он выполняет одну и ту же задачу – редуцирует (понижает) и поддерживает в заданных пределах выходное давление газа, при разных расходах. От того, насколько корректно устройство выполняет свои функции, напрямую зависит работа системы и оборудования, подключенного к газопроводу.
Понижение давления обеспечивается за счет изменения проходного сечения регулятора, с помощью подвижного элемента арматуры. Степень его открытия определяет гидравлическое сопротивление потоку среды. Чем сопротивление выше, тем меньше давление на выходе. Допустимые технические параметры устанавливаются задатчиком. При превышении или, наоборот, излишне низком выходном значении, поступает команда на изменение положения внутреннего регулирующего элемента. Описанная схема – стандартный алгоритм работы газового редуктора.
Как классифицируются газовые регуляторы
Регулирующая арматура рассматриваемого типа представлена множеством решений. Это позволяет выбрать вариант для работы в нужном диапазоне давлений, а также с подходящим способом и точностью регулирования. В связи с разработкой широкого спектра различных газовых регуляторов, их классифицируют по разным критериям:
- Диапазон рабочего давления
- Конструктивное исполнение
- Принцип действия
Дополнительно регуляторы давления газа можно разделить на три группы, в зависимости от области применения: для бытового, коммерческого и промышленного использования. Сфера использования предполагает свои рабочие характеристики расхода газа, а также входного и выходного давления. В свою очередь, это обуславливает варианты конструкции регулятора.

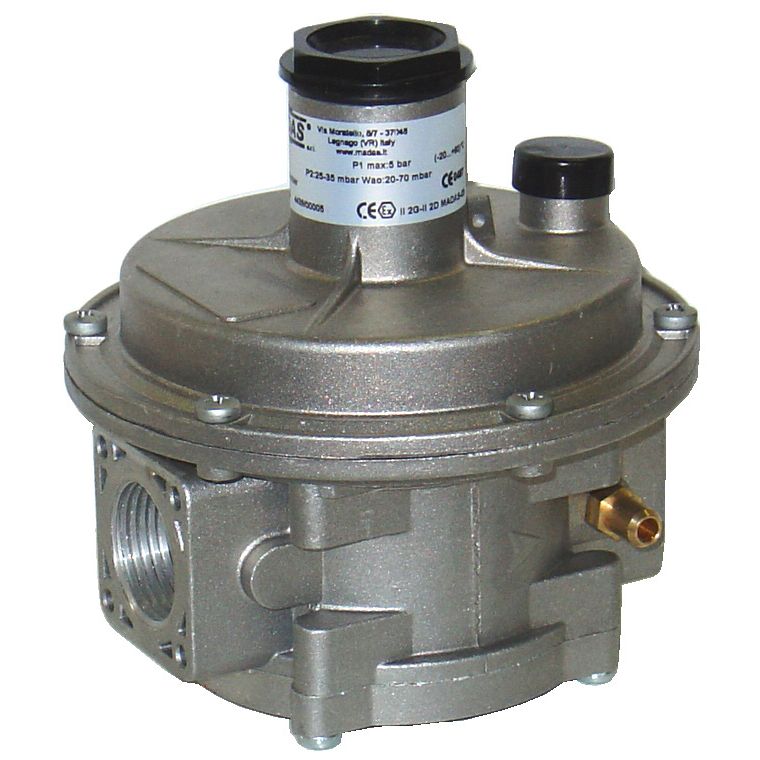

Устройства для применения на объектах бытового назначения характеризуются меньшей пропускной способностью и работой преимущественно на низком выходном давлении. Это позволяет безопасно эксплуатировать водогрейные газовые котлы или колонки. Примером такого решения может служить регулятор давления газа Madas RG44CX 010, разработанный для объектов с небольшим расходом газа. Он подходит для использования в коттеджах или квартирах.
Газовые регуляторы для коммерческих и промышленных объектов, как правило, выполняют с расширенным диапазоном давлений на входе и выходе. Также по сравнению с бытовыми моделями, они обладают большей пропускной способностью.
Категории регуляторов, в зависимости от рабочего давления
По параметрам настройки рабочего давления на входе и выходе, регулирующая газовая арматура делится на три категории:
- "Высокое – низкое"
- "Высокое – среднее"
- "Среднее – низкое"
В соответствии с действующими нормами в области газоснабжения, под низким давлением понимается величина в диапазоне от 0,001 до 0,005 МПа. К среднему относятся параметры в интервале от 0,005 до 0,3 МПа, а к высокому давлению – значения, превышающие 0,3 МПа.
Классификация по конструктивному исполнению
Критерием деления газовых регуляторов на типы, с точки зрения конструктивного исполнения, служит количество ступеней редуцирования. В связи с этим регулирующая арматура может быть:
- Одноступенчатой
- Двухступенчатой/комбинированной
В одноступенчатых (простых) регуляторах понижение давления происходит за один шаг. Регулирование параметров обеспечивается диафрагмой и пружиной. Первая воспринимает давление на входе, тогда как вторая его компенсирует. Одноступенчатая регулировочная арматура широко востребована. Вместе с тем она имеет определенные недостатки: узкий диапазон регулирования и прямая зависимость выходного давления от входного.

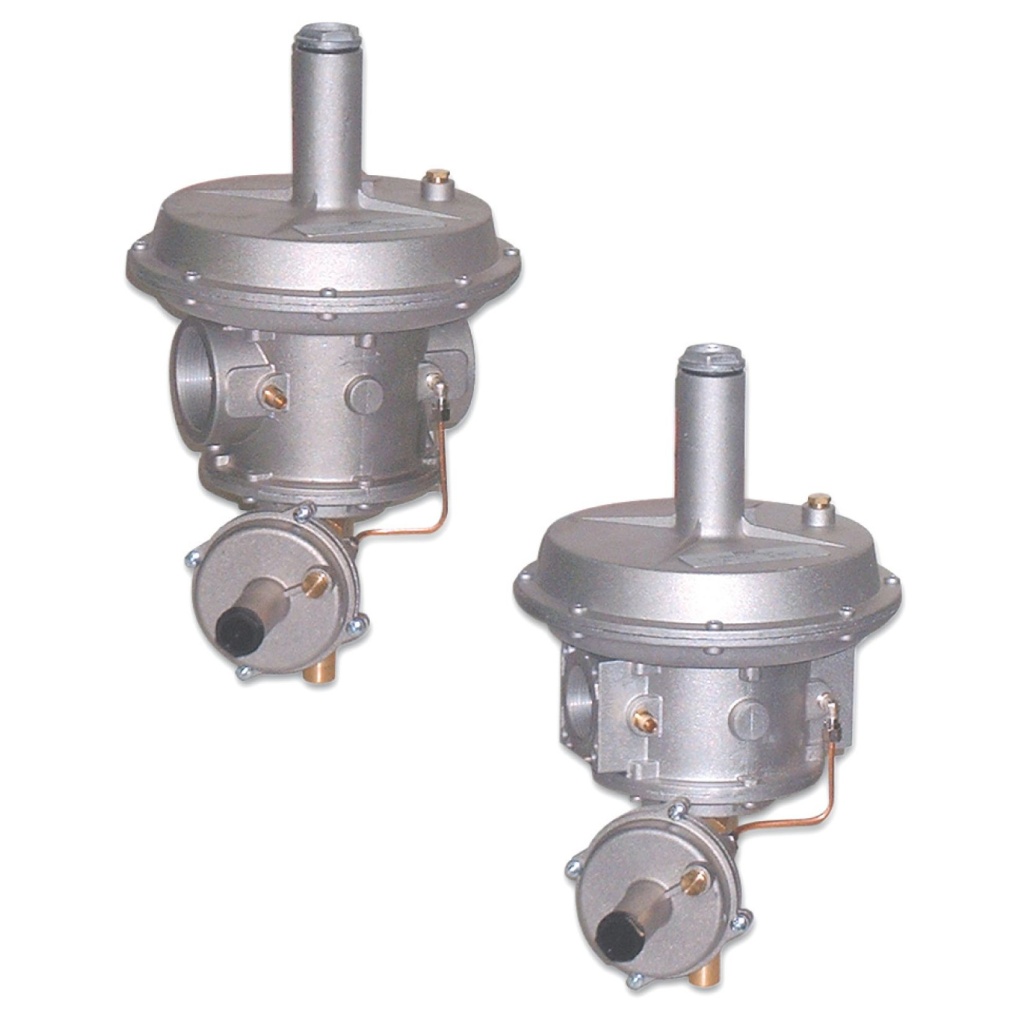

Двухступенчатые модели объединяют в своей конструкции два регулирующих устройства: первой и второй ступени. Конструкция также может представлять собой комбинацию из основного редуктора и регулятора-монитора. Арматура этого типа предназначена для существенного снижения характеристик – с высокого до низкого уровня.
Ступенчатое регулирование предпочтительно с точки зрения точности поддерживаемых параметров. Такой принцип работы позволяет уменьшать нагрузку на компоненты устройства и тем самым снижать вероятность преждевременного износа. Кроме того, двухступенчатые редукторы в меньшей степени зависят от резких скачков входного давления и расхода. Они также могут оснащаться предохранительным запорным либо сбросным клапаном. Более того, ряд моделей содержит клапаны обоих видов.
Типы регуляторов в зависимости от принципа действия
По принципу действия (управлению процессом регулирования) газовые регуляторы давления делятся на два типа:
- Прямого действия
- Непрямого действия
В редукторах прямого действия, например таких как регулятор давления газа Madas RBH32Z 110, в качестве задатчика служит настроенная пружина, поэтому они также известны как пружинные. А в роли регулирующего элемента выступает мембрана. У регуляторов прямого действия довольно много преимуществ. В первую очередь это простая конструкция и быстродействие. Не лишены они и определенных недостатков, таких как узкий диапазон выходного давления и относительно малая пропускная способность.

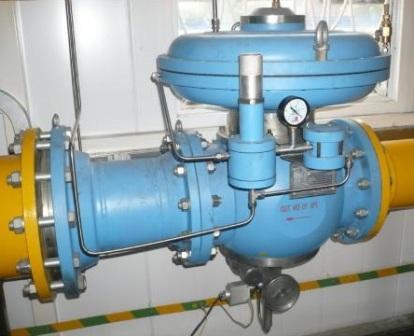

В регуляторах давления газа непрямого действия, называемых также пилотными, задатчиком служит пилот (пневмозадатчик), а в роли регулирующего механизма выступает эластичный затвор. В отличие от редукторов прямого действия, они работают в более широком диапазоне настроек, но вместе с тем уступают по скорости реагирования.
